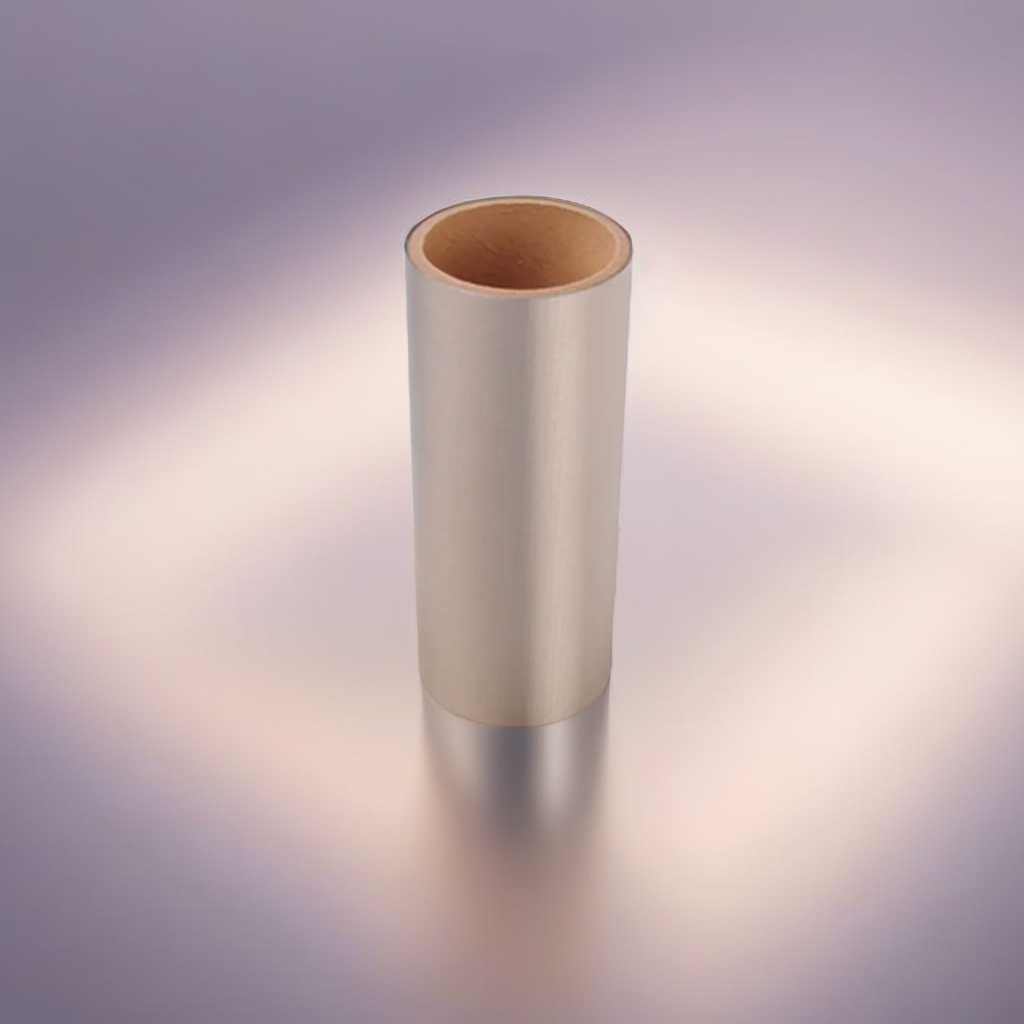

Recubrimiento de escandio de alta pureza por pulverización magnética

磁控溅射镀高纯钪是一种先进的表面处理技术，它利用磁控溅射原理，在真空环境下将高纯度的钪靶材溅射到基材表面，形成一层均匀、致密的钪薄膜。

一、技术原理

磁控溅射镀膜技术是一种物理气相沉积（PVD）方法，其核心在于利用溅射效应将靶材原子转移到基材表面，从而形成薄膜。在磁控溅射过程中，首先在真空腔体中引入惰性气体（如氩气），然后通过高压电场使气体电离形成等离子体。等离子体中的高能离子在电场的加速下撞击靶材表面，导致靶材原子被溅射出来，并沉积在基材上，逐层形成所需的薄膜。磁场的引入可以增加电子的路径长度和滞留时间，提高等离子体的密度和稳定性，从而提高溅射效率和薄膜质量。

二、高纯钪的特性

高纯钪（Sc）作为一种稀有金属，具有许多优异的物理和化学特性。在表面处理中，高纯钪常用于薄膜材料的制备过程中，可以提高材料的抗腐蚀性、硬度和氧化防护能力。此外，高纯钪还具有良好的热膨胀性能和耐磨性能，这使得它在光学镀膜、陶瓷涂层、电子器件、太阳电池等领域具有广泛的应用前景。

三、磁控溅射镀高纯钪的操作步骤

1. 准备阶段：准备好目标材料（高纯钪靶材）和待处理的基底材料。确保靶材和基底材料的表面干净、平整，无杂质和油污。
2. 真空环境：将靶材和基底材料放置于真空溅射室中，通过真空泵系统抽除室内气体，建立稳定的真空环境。
3. 加热和清洗：对靶材和基底材料进行加热和清洗处理，以去除表面吸附的气体、水分和杂质，提高溅射效率和薄膜质量。
4. 引入气体：在真空环境下，引入高纯度的惰性气体（如氩气），并通过气体净化系统去除残余的杂质和水分。
5. 溅射过程：开启高压电场，使惰性气体电离形成等离子体。等离子体中的高能离子在电场的加速下撞击靶材表面，导致靶材原子被溅射出来并沉积在基底材料上形成薄膜。
6. 后续处理：对沉积的薄膜进行表面处理和后续的制备工艺，以获得所需要的性能和特性。

四、应用领域

磁控溅射镀高纯钪技术在多个领域具有广泛的应用前景。例如：

• 光学镀膜：利用高纯钪的优异光学性能，制备具有高透过率、低反射率的光学薄膜。
• 陶瓷涂层：提高陶瓷材料的硬度、耐磨性和抗腐蚀性。
• 电子器件：在半导体器件、集成电路等电子产品的制造过程中，高纯钪薄膜可用于制备导电层、绝缘层等关键结构。
• 太阳电池：提高太阳电池的光电转换效率和稳定性。
