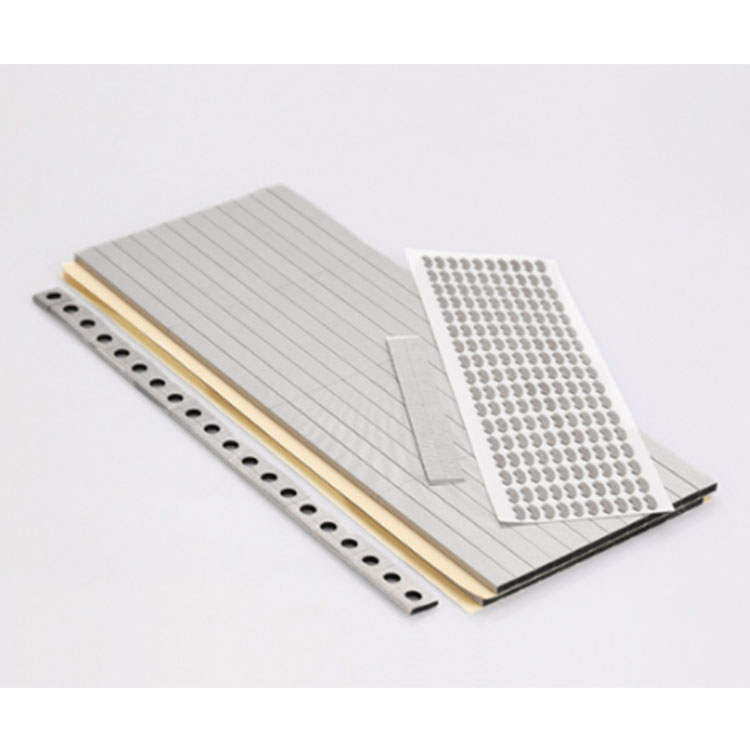

La fuente común de interferencia electromagnética (emi) en muchos sistemas es un circuito integrado (ic). El IC genera calor que debe eliminarse de manera efectiva a través de disipadores de calor. Para lograr una transmisión rápida y eficiente del calor, se debe utilizar un material de interfaz térmica (tim) entre el IC y el disipador de calor. Las características ideales en el Tim son alta conductividad térmica y suavidad, lo que garantiza un buen contacto físico entre el ic, el disipador de calor y el tim. Sin embargo, el estudio encontró que las propiedades electromagnéticas de los materiales Tim a veces aumentan la radiación emi, lo que resulta en un incumplimiento o una disminución de la eficiencia del equipo. Esto ha llevado a muchos usuarios a exigir el uso de materiales Tim con baja constante dieléctrica (dk). El Instituto Avanzado estudiará por qué la constante dieléctrica de los materiales conductores de calor afecta la radiación emi.
Radiación IC
El circuito integrado contiene múltiples rutas de corriente que producen energía electromagnética irradiada. El modo de trabajo real dentro del IC es muy complejo, por lo que es difícil modelar y simular la radiación EMI del ic. La corriente no es constante y variará según el modo de funcionamiento del ic. Por lo tanto, para simular el ic, necesitamos hacer algunas hipótesis simplificadas.
Tipo de fuente
Todos los objetos o componentes que irradian energía electromagnética pueden considerarse antenas. Dependiendo del tamaño, la forma y las características del material de la antena, las diferentes antenas irradiarán de diferentes maneras. Algunas antenas irradian bien, otras No. En términos de uso, solo hay dos tipos básicos de antenas: antenas de línea y antenas de anillo. En la antena en línea, la parte conductora tiene una forma lineal, similar a la antena de radio en el automóvil. La corriente está limitada por el extremo de la antena. En la antena circular, la corriente eléctrica no está limitada, se propaga libremente desde la fuente de energía y luego regresa a la fuente de energía. Hemos descubierto que el modelo que mejor representa la radiación IC es una fuente circular (circular) perpendicular a la placa de circuito impreso (pcb). El análisis de la influencia de la constante dieléctrica en este artículo es muy similar para cualquier tipo de Fuente.
El modelo que se muestra en la siguiente imagen representa una fuente circular vertical implementada en el pcb, con una ruta de corriente que pasa por la primera columna conductora desde la fuente izquierda hacia arriba, luego a través de la parte conductora horizontal, luego hacia abajo a través de la segunda columna conductora y finalmente regresa a la fuente a través de la Formación conductora. En nuestro modelo, la altura de la antena es de 2 mm, y la longitud de la antena (parte horizontal) será diferente.
