Espuma conductora integral

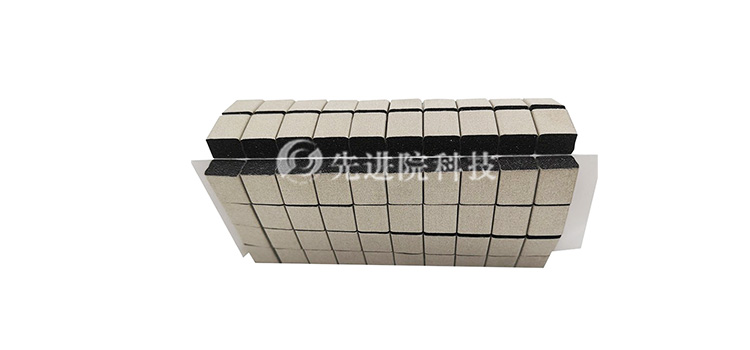

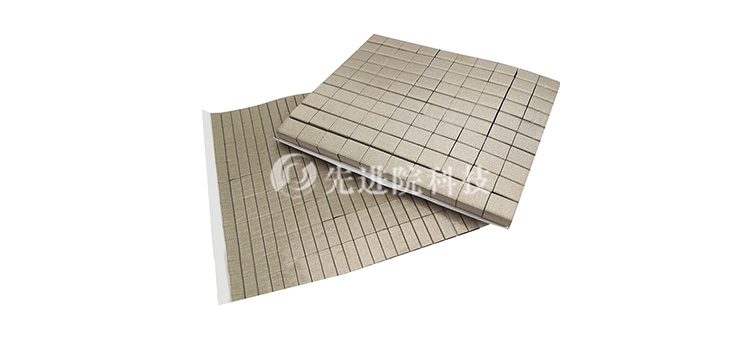

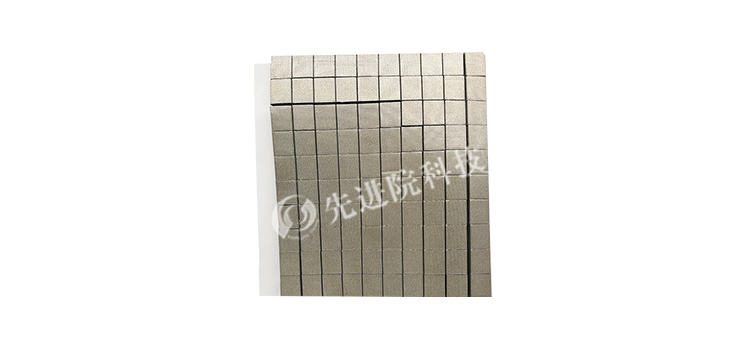

全方位导电泡棉是一种先进的电子屏蔽材料，它由泡棉和包覆在泡棉周围的导电布组成，其中泡棉通常通过真空电镀金属物质（如铜、镍、银等）实现X、Y、Z三个轴向的导电性。这种材料的设计目的是为了提供一个全方位的导电解决方案，以应对日益复杂的电磁干扰（EMI）挑战。

主要材料

• 泡棉基材：主要材料为聚乙烯（PE）或改性聚乙烯，通过挤出成型，然后进行辐射交联和高温发泡。也有使用聚氨酯（PU）复合材料的情况。
• 导电布：泡棉周围包裹的导电布通常是通过电镀或涂覆导电金属层，如镀铜、镀镍等，来实现其导电性。

特性

• 成本效益：全方位导电泡棉的生产成本较低，因此其销售价格也相对便宜。
• 三维屏蔽效果：这种材料在三维空间内均具有良好的导电性，能够提供优异的电磁屏蔽效果，比传统导电泡棉更为有效。
• 柔软且易于加工：由于泡棉本身的柔软性，这种材料易于加工成不同的形状或尺寸，适用于多种环境。
• 永久导电性：导电布通常采用真空电镀金属材料，具有良好的永久导电性。
• 良好的弯曲耐久性：非常适合用于容量和闭合压力有限的场合。
• 非易燃性：含有不易燃物质，有助于提升电子产品的安全性。

应用

• 电子产品：如计算机、LCD显示器、液晶电视、激光打印机等。
• 通信设备：用于减少信号干扰，提高通信质量。
• 军事及航天：在需要严格控制电磁干扰的高技术产品中应用。
• 医疗设备：在需要高度可靠性和屏蔽性能的医疗设备中使用。

制造工艺

全方位导电泡棉的制造一般包括以下步骤：

1. 原材料准备：选择聚乙烯或改性聚乙烯作为基材。
2. 挤出成型：将原材料加热并挤出成型。
3. 辐射交联：通过辐射交联增加材料的交联度，改善其物理性能。
4. 高温发泡：在高温下发泡形成泡棉结构。
5. 表面处理：对泡棉表面进行电镀处理，使其具有导电性。
